Desde hace un tiempo vengo invirtiendo dinero en montar mi propia infraestructura. Sin embargo, por cuestiones de espacio y tiempo, no había podido hacer algo concreto. Recientemente me he mudado a un departamento en el que puedo montar mi propio laboratorio sin mayores problemas.
Mediante fui acumulando cosas y complejizando mi infraestructura de red, me di cuenta que necesitaba algo para poder acomodar todo y no tener todo disperso en un mueble. Para esto un rack suele ser de utilidad. Si bien tengo espacio en la oficina, no tengo lugar para montar un rack de 19′, la medida tradicional por así decirlo. Indagando en internet descubrí que existen los racks de 10′, una medida no tan común, pero que cumplía para el tamaño de mis dispositivos de red. El problema de esta es que no se consigue fácilmente, por lo menos en Argentina, y si los hay, son muy costosos. Quería una solución rápida, aunque sea momentánea, y saqué mi artista interior.

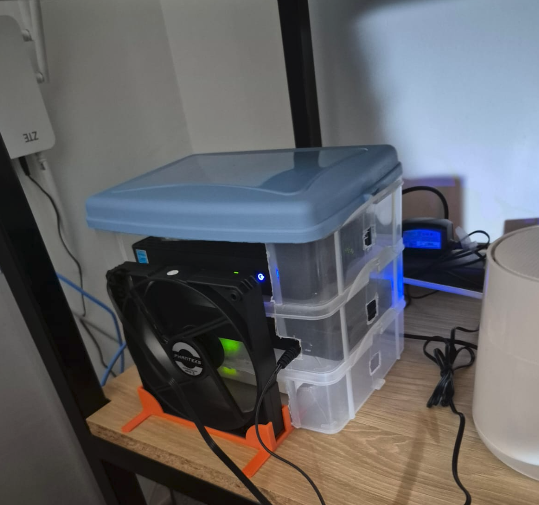

Desde un principio no me convenció, no era practico ni estético, aunque admito que termicamente era muy bueno – un poco overkill el cooler de 140mm de alto caudal si –, me servia a corto plazo. Con el pasar de los días retome la búsqueda y la solución vino por otro lado, la impresión 3D. Las alternativas eran numerosas y espectaculares, pero tengo el limitante de que mi Biqu B1 no es capaz de imprimir piezas tan grandes. Tenia que ser algo modular y que se puedan dividir las piezas grandes para poder hacerlas en impresoras pequeñas. Finalmente di con este proyecto que cumplía a la perfección mis necesidades, con una comunidad que complementaba el trabajo del autor. Sabia que seria un modelo complejo y que a mi maquina le llevaría tiempo, pero le di para adelante. Dejo el link al modelo en Printables.
Manos a la obra!. Decidí hacerlo en PETG por su resistencia al calor y mejores propiedades mecánicas que el PLA. A continuación pondré fotos – disculpen el desorden – del proceso he iré comentando algunas cuestiones

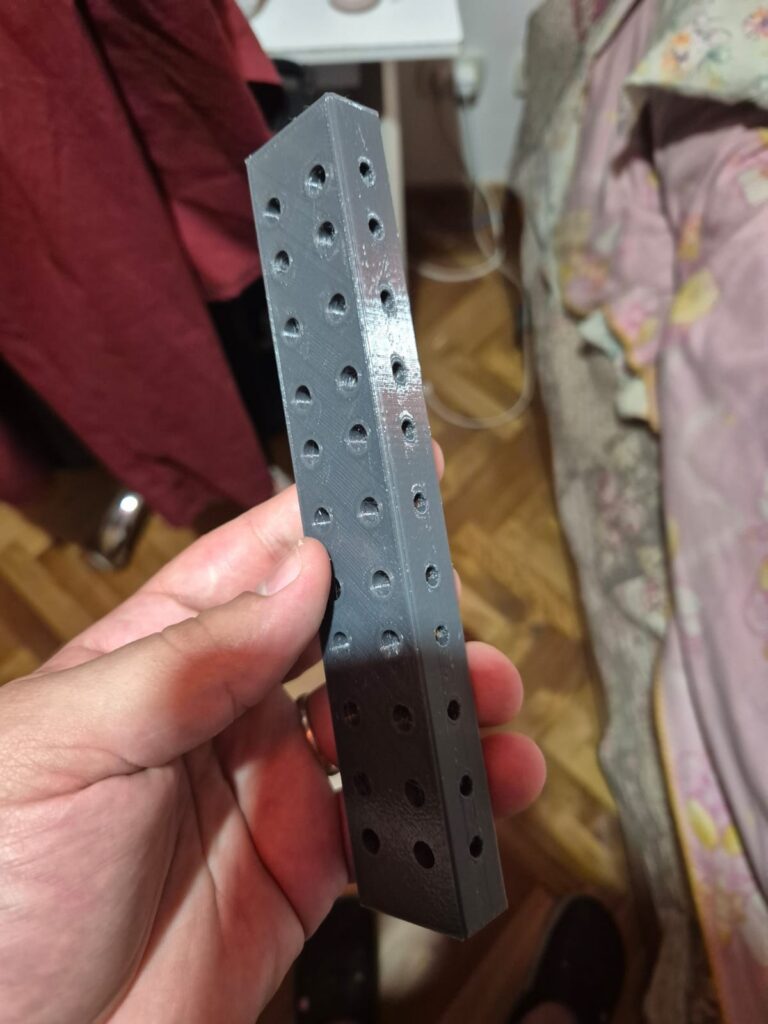

Empece por lo mas fácil, los rieles. Mi idea era ver como salían y me dejaron conforme, aun no le encuentro la vuelta al PETG en mi impresora 3D, pero esta vez cumplió y decidí continuar.
La idea era usar el cooler de 140mm que le habia puesto al intento de rack , pero el modelo del autor soportaba hasta 120mm, por lo que tuve que comprar nuevos.
Un colaborador del proyecto diseño bulones plásticos, estaban buenos, pero la impresión tenia que ser perfecta. No confió en las tolerancias de mi impresora, los use de momento pero mas adelante compre bulones M6 de 20mm y tuercas para asegurarme de no tener problemas en el armado o en la resistencia de los mismos.

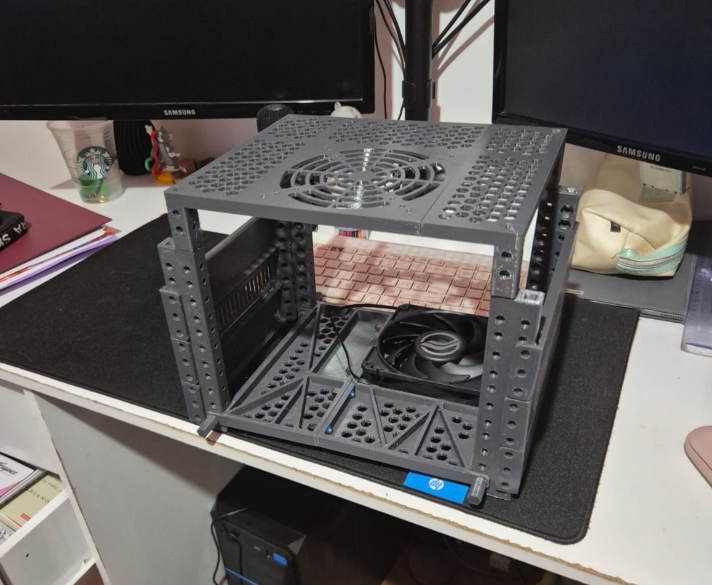

Iba tomando forma, pero aun faltaba bastante. Me quede sin gris, así que me toco usar azul, el cual tenia pensado para los detalles. Después de varios días de impresión de estructura, me toco reformar los paneles frontales para embeber el hardware de red. Actualmente dispongo de:
- Router Mikrotik HEX Rb750GR3
- Switch Linksys LGS308 administrable
- Mini PC Dell Wyse 3290 (bloqueador de anuncios y DNS)
- AP Huawei K562 Optixstar (no entra en el rack)

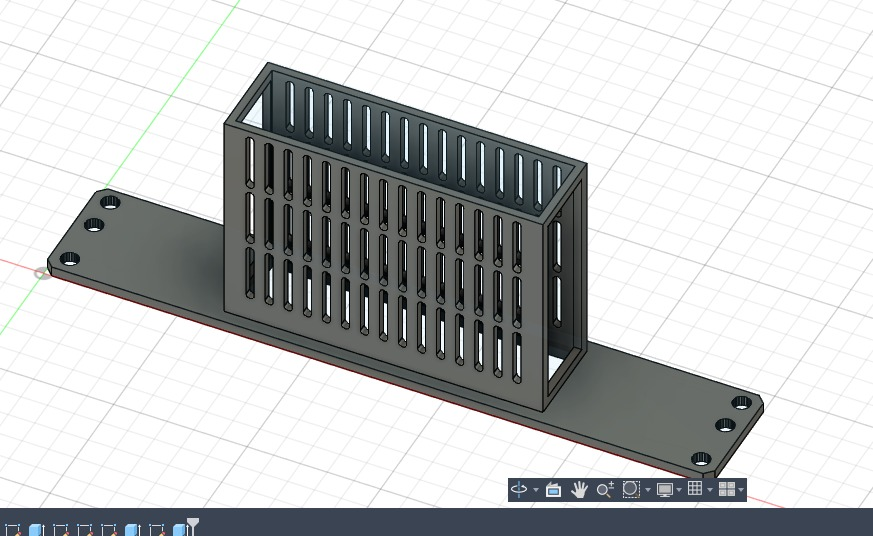

Diseñar nunca fue mi fuerte, pero unos tutoriales en Fusion 360 me permitieron lograr mi objetivo

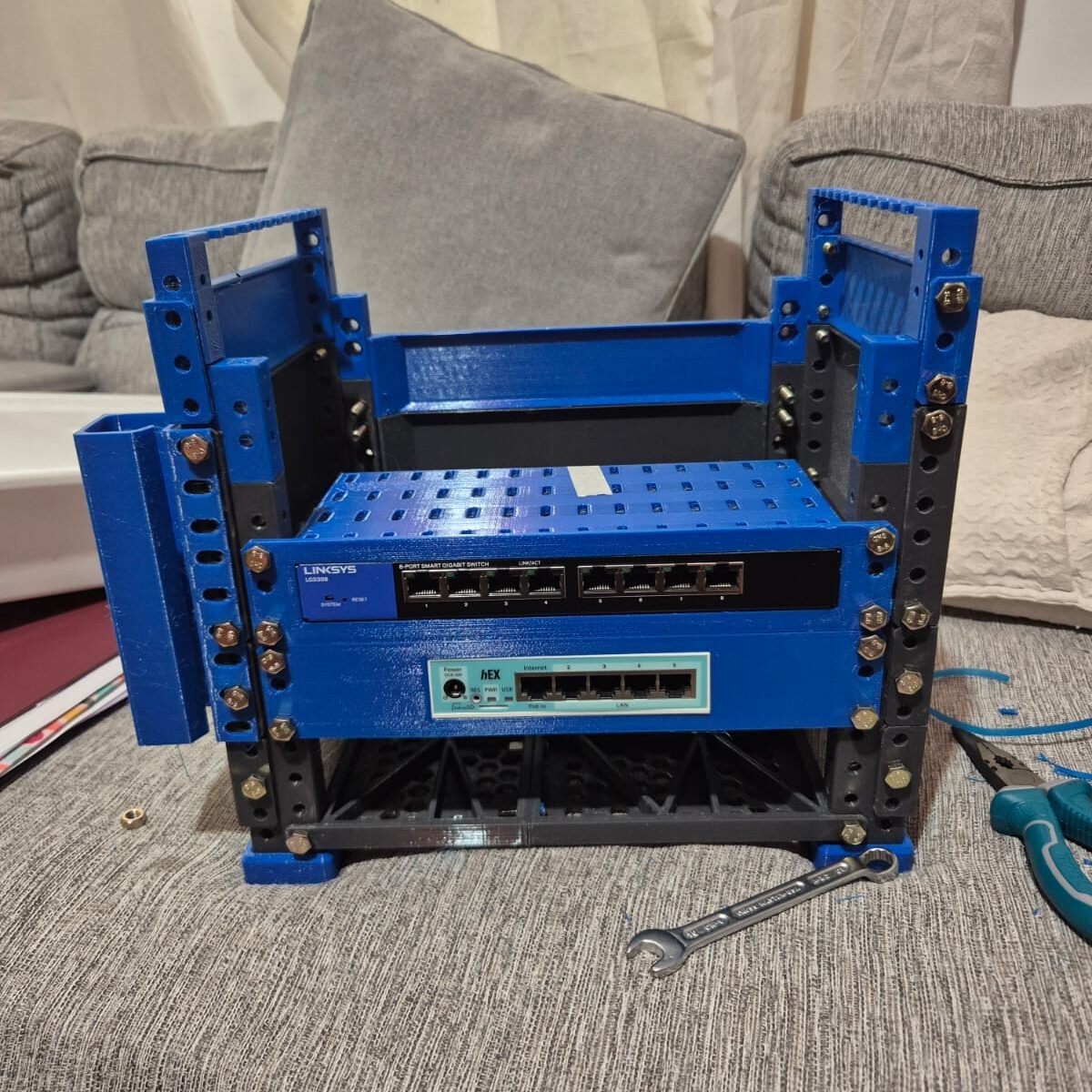

Una vez finalizadas todas las piezas empece con el armado integro, acá es donde me di cuenta que fue un acierto elegir bulones metálicos y no plásticos. Piezas a presión, quebraduras, pero bueno, parte del show. A esta altura ya buscaba funcionalidad y no estética.
Estoy conforme con el resultado, me queda bastante por pulir, pero en términos funcionales, quedo en marcha. Tengo en los planes cambiar este AP por uno que soporte OpenWRT, un custom firmware para el router, aun no me decido cual.
La idea de este post es que sea corto y comentarles brevente mi experiencia. Considero que es una hermosa experiencia con resultados muy satisfactorios, por lo que los invito a hacerlo. Mi hardware es chico, con esto es suficiente, para hardware mas grande, no queda mucha mas opción que un rack de 19′.
Eso es todo. Un saludo!
